비디오 설명:
기능:
1, 로딩 섹션으로 나누기, 언로딩 섹션, 인쇄 섹션과 함께 오른쪽에서 왼쪽으로 이동하는 셔틀 테이블(인쇄 테이블이 왼쪽에서 오른쪽으로 이동하는 선택 사항).
2, 기판의 수동 로딩 / 언로딩을 위해 설계; 카메라가 대상 이미지를 캡처하면 스테이지 자동 오프셋이 자동으로 오프셋되고 인쇄를 위해 인쇄 섹션으로 이동합니다.
3, 화면 프레임 위/아래 움직임 :d 서보 모터와 홀 나사에 의해 50um으로 제어 되는 클리어런스 허용 오차.
4.인쇄 헤드 : 선형 가이드 + 인쇄 안정성을위한 타이밍 벨트와 서보 모터에 의해 구동.
5. 자동화 된 CCD 등록 시스템과 통합.
6. 진공 셔틀 캐리어와 함께 전달하는 필름.
7.CCD 카메라 등록 및 자동 정렬.
8. 검사 스테이션을 이용하실 수 있습니다.
9.총 시스템 정확도:0.05
기계 매개 변수:
VT4050P-1 | |
인쇄 테이블 크기 | 680*880mm(특수 치수 사용자 지정 가능) |
인쇄 크기: | 400x500mm(특수 치수 사용자 지정 가능) |
프레임 크기: | 800x1000mm(특수 치수 사용자 지정 가능) |
최대 화면 프레임 두께: | 25 - 55mm (특수 치수 사용자 정의 가능) |
최대 인쇄 속도(최대 속도): | 약 500 P/H |
전원 사양: | 3단계, 380V, 50Hz 5KW |
공기 공급 압력: | 4 - 6 kg / PSI |
공기 소비: | 2.6L/사이클 |
CCD 포지셔닝 정확도: | ±0.02 mm |
인쇄 정확도(비재료 수축 및 화면 확장): | ±0.05mm |
CCD 센터 거리: 조정 가능한 범위 | 수평 200mm-500mm(특수치수) |
기계 치수: | 3300*1460*2100mm |
기계 중량: | 약 1500 KG |
VT6090P-1 | |
인쇄 테이블 크기 | 780*1100mm(특수 치수 사용자 지정 가능) |
인쇄 크기: | 600x900mm(특수 치수 사용자 지정 가능) |
프레임 크기: | 900x1100mm(특수 치수 사용자 지정 가능) |
최대 화면 프레임 두께: | 25 - 55mm (특수 치수 사용자 정의 가능) |
최대 인쇄 속도(최대 속도): | 약 500 P/H |
전원 사양: | 3단계, 380V, 50Hz 5KW |
공기 공급 압력: | 4 - 6 kg / PSI |
공기 소비: | 2.6L/사이클 |
CCD 포지셔닝 정확도: | ±0.02 mm |
인쇄 정확도(비재료 수축 및 화면 확장): | ±0.05mm |
CCD 센터 거리: 조정 가능한 범위 | 수평 200mm-500mm(특수치수) |
기계 치수: | 3630*1600*2100mm |
기계 중량: | 약 1500 KG |
이미지 세부 정보:






샘플:

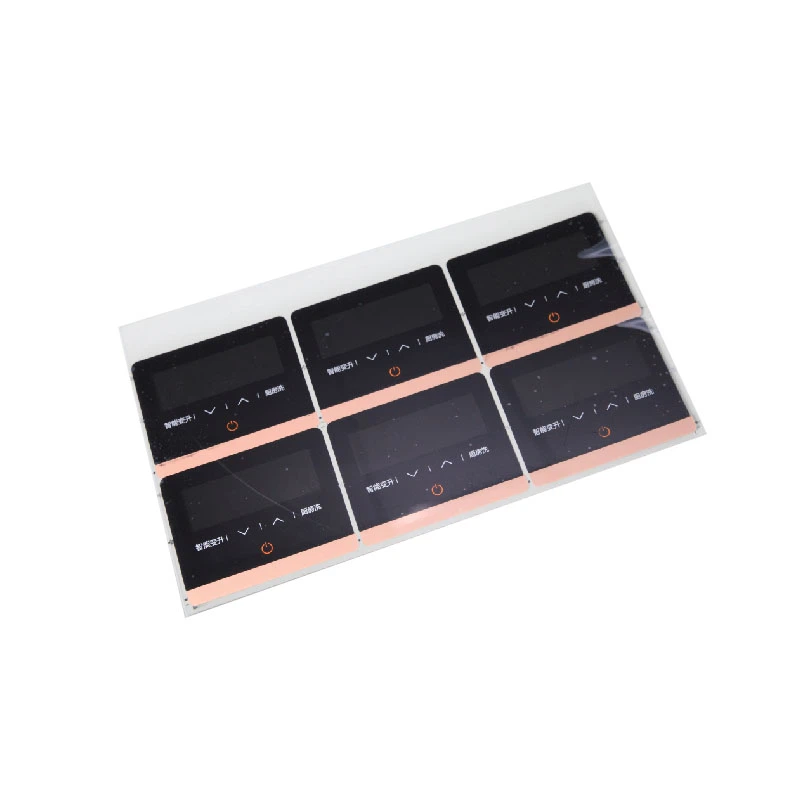

멤브레인 스위치, 유리 커버, 아크릴 보드, 전도성 필름, 복합 보드 뒷면 커버 등.


왜 우리를 선택 :
1, 우리는 풍부한 경험을 가지고, 기술적 인 좋은, 전문 팀보다 앞서 서비스 인식, 적시에 효과적인 당신을 위해 문제를 해결할 수 있습니다.
2, 설치 및 디버깅 기계는 무료로 당신을 위해. 또한 직원을 위한 기술 교육을 제공합니다.
3, 우리의 모든 기계는 1 년 보증 및 평생 유지 보수를 가질 수 있습니다.
